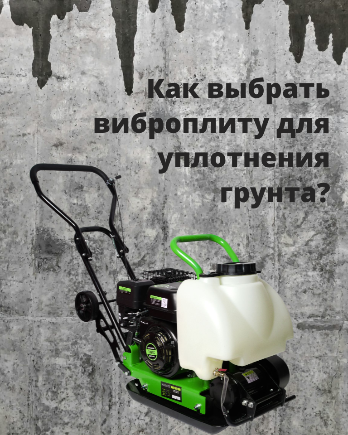

Как выбрать виброплиту для уплотнения грунта

При выполнении различных строительных операций требуется уплотнение грунта, причем не только насыпного, но и в естественном состоянии. Но чаще всего виброуплотнение производится именно на отсыпках — основаниях дорожек и тротуаров, подушках под плитку, откосах берегов искусственных водоемов.

Происходит виброуплотнение сыпучих материалов за счет периодического воздействия ударной силы рабочего инструмента и веса оборудования. Чаще всего в роли уплотнителя используются виброплиты, вибротрамбовки и виброкатки. Это различные механизмы, отличающиеся формой рабочего инструмента.

У катка это цилиндрические вальцы, которыми он накатывается на уплотняемое основание, а у виброплит — плоская металлическая подошва, вибрирующая в вертикальном направлении. По сравнению с габаритным катком, плита намного компактнее и маневреннее. Частота вибраций плиты — 50 – 90 Гц, амплитуда — 40 – 60 мм, сила удара может достигать 10 – 30 кН.

Устройство виброплиты

Основные составные части плиты:

• двигатель;
• эксцентрический механизм (вибратор);
• рабочая плита;
• органы управления;
• центробежная муфта сцепления.

Вибрация возникает при вращении вала со смещенным центром тяжести. Он не только отвечает за возникновение вертикальных вибраций, но и за поступательное движение плиты. Если в конструкции предусмотрен один вал, то устройство движется только вперед. Если валов два, то они вращаются поочередно в противоположных направлениях. Один обеспечивает движение вперед, другой назад. Такие плиты называются реверсивными. Как правило, реверсом оснащаются тяжелые виброплиты, весом более 115 кг.

По массе виброуплотнители для грунта подразделяются на несколько видов:

• легкие — до 75 кг;
• средние — 90 – 140 кг;
• тяжелые — свыше 200 кг.

Также существует класс виброплит, получивших определение универсальных. Это устройства массой 75 – 90 кг с бензиновыми или дизельными двигателями, среди которых могут быть и реверсивные.

По виду двигателя виброплиты подразделяются на дизельные, бензиновые и электрические. Они отличаются возможностями и сферой применения. Бензиновые, обычно, это легкие, средние и универсальные. Они используются при укладке тротуарной плитки, в ландшафтном дизайне, уплотнении подушек в траншеях под фундаменты и кабельные линии.

Дизельные — средние и тяжелые. Они активнее всего используются в дорожном строительстве. Электрическими двигателями могут оснащаться установки любого веса, но они несколько ограничены в автономности работы, что является одним из весомых преимуществ этого вида инструментов.

Важной частью виброплиты является бак для воды. Дело в том, что от влажности грунта во многом зависит его пластичность. Для качественного уплотнения грунты различных типов должны обладать влажностью:

• песчаный — 8-14%;
• супесчаный — 9-15%;
• суглинок — 12-18%;
• глинистый — 16 -26%.

Если грунт слишком сухой, то даже вибрации с большой амплитудой не смогут уплотнить его до требуемого состояния. Предусмотренный конструкцией резервуар с водой понадобиться не только для увлажнения грунта, но и для предотвращения налипания на подошву глины или асфальта.
